徐汇区复兴中路1195号上海理工大学图书馆保护修缮工程修缮实录（设计篇）
复兴中路1195号上海理工大学图书馆，主体为砖木结构，建于1908年至1916年间，由倍高洋行建筑师卡尔·培台克（Carl Baedeker）设计，建筑面积约2072平方米，是中国现存为数不多的普鲁士风格建筑。该建筑为上海市第三批优秀历史建筑，保护类别为三类。本次修缮范围包括外立面及屋面整体修缮、室内重新装修，并对结构承重构件进行修缮加固；同时，在尊重历史风貌与保护要求的前提下，根据功能需求进行机电系统植入与设备性能提升。

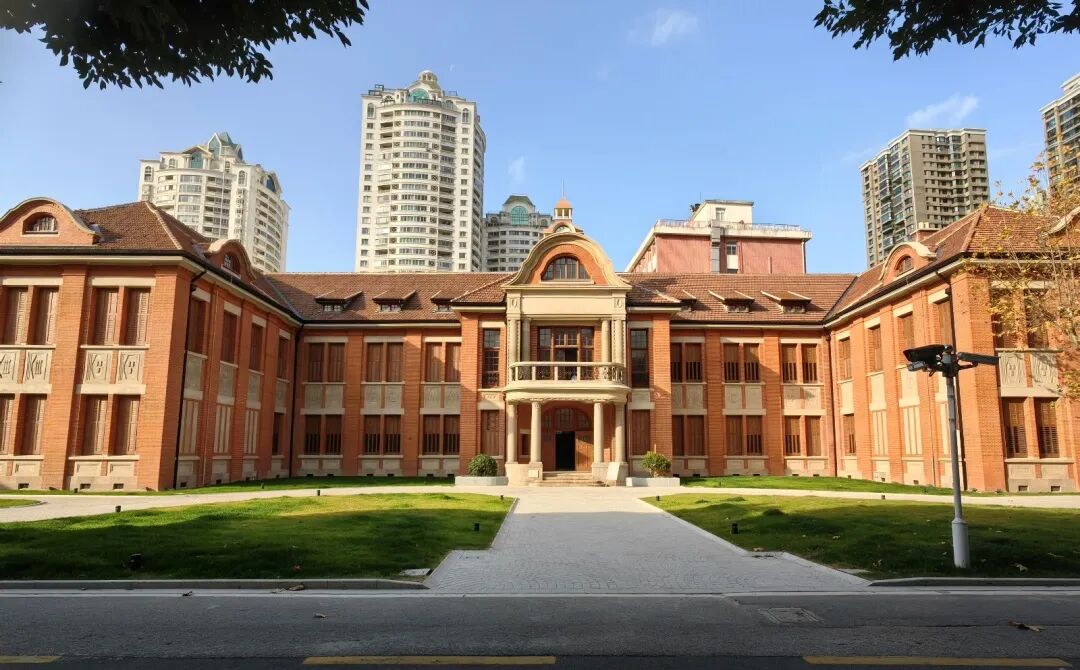

上海理工大学图书馆
历史演变
复兴中路1195号，是同济大学重要的历史发祥地之一 。1899 年，德国医生埃里希·宝隆和福沙伯在张家浜新马路（现凤阳路）创建“同济医院”，这是当时沪上收治中国人的著名医院，也是同济德文医学堂的源头。医院定名为同济医院，这是因为“同济”的上海方言发音与德语“德意志、德文”的发音“Deutsch”相似，同时“同济”的中文也寓意“同舟共济”之意。
复兴中路1195号已过百年，经历了“同济德文医工大学”“中法国立工学院”“国立上海高机”“上海机校”“上海机专”“上海理工大学复兴路校区”等不同历史阶段。

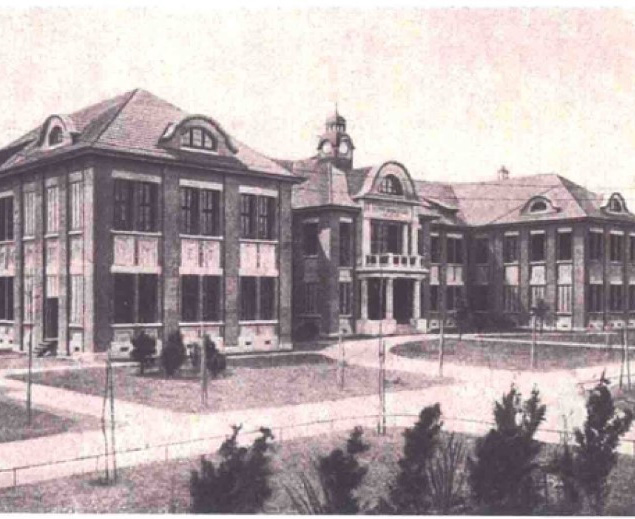

同济德文医工大学历史照片
建筑风格

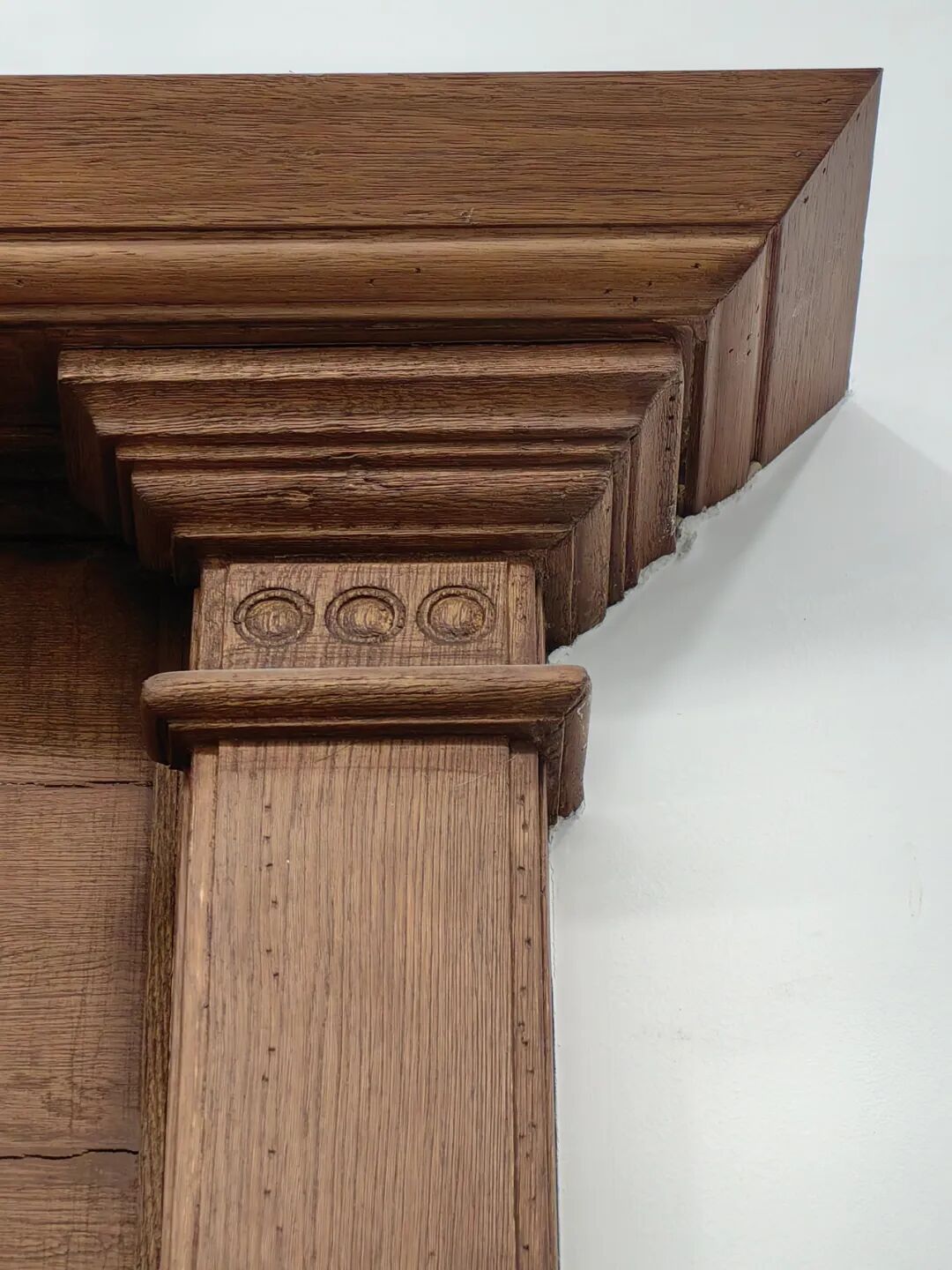

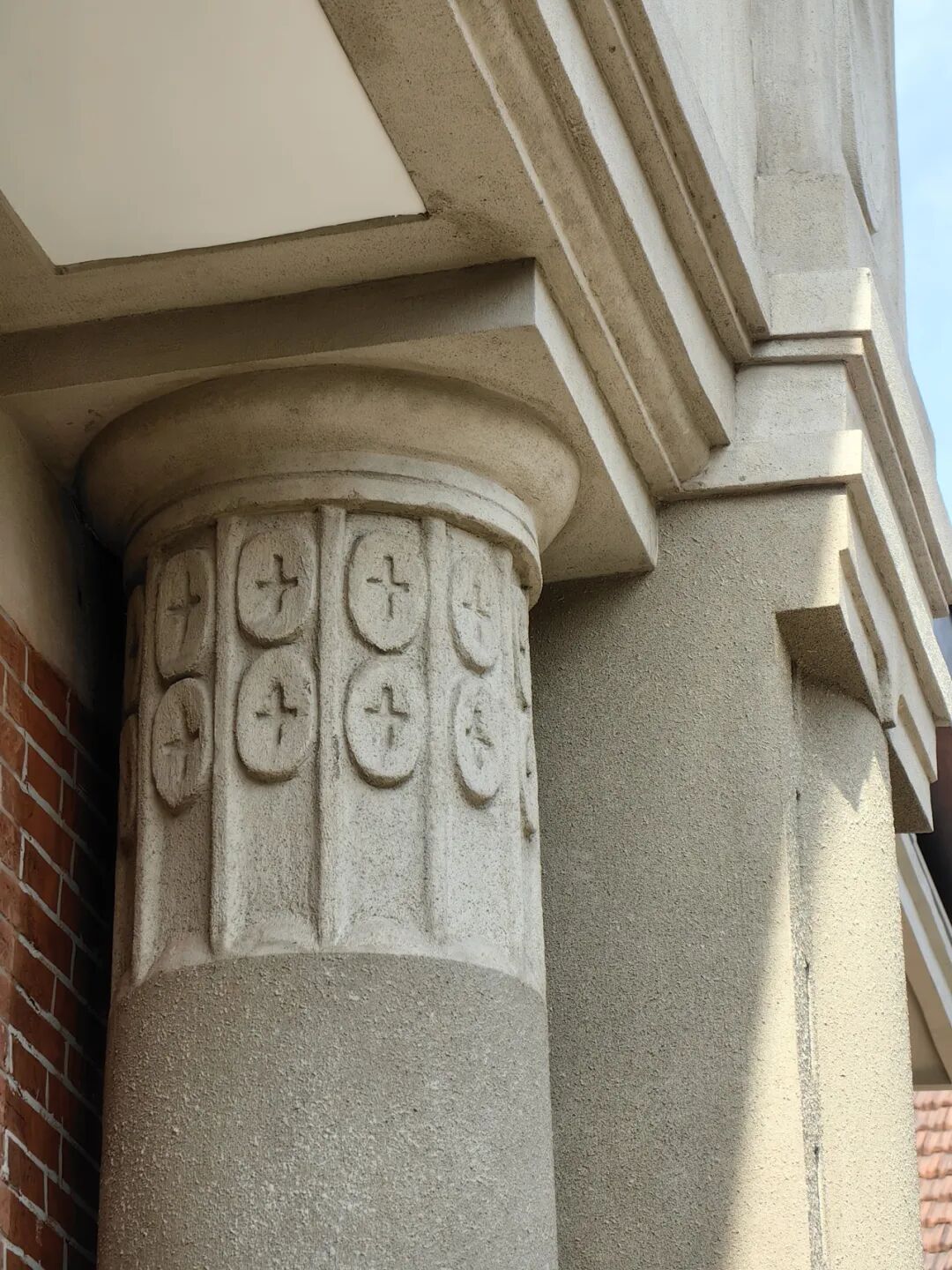

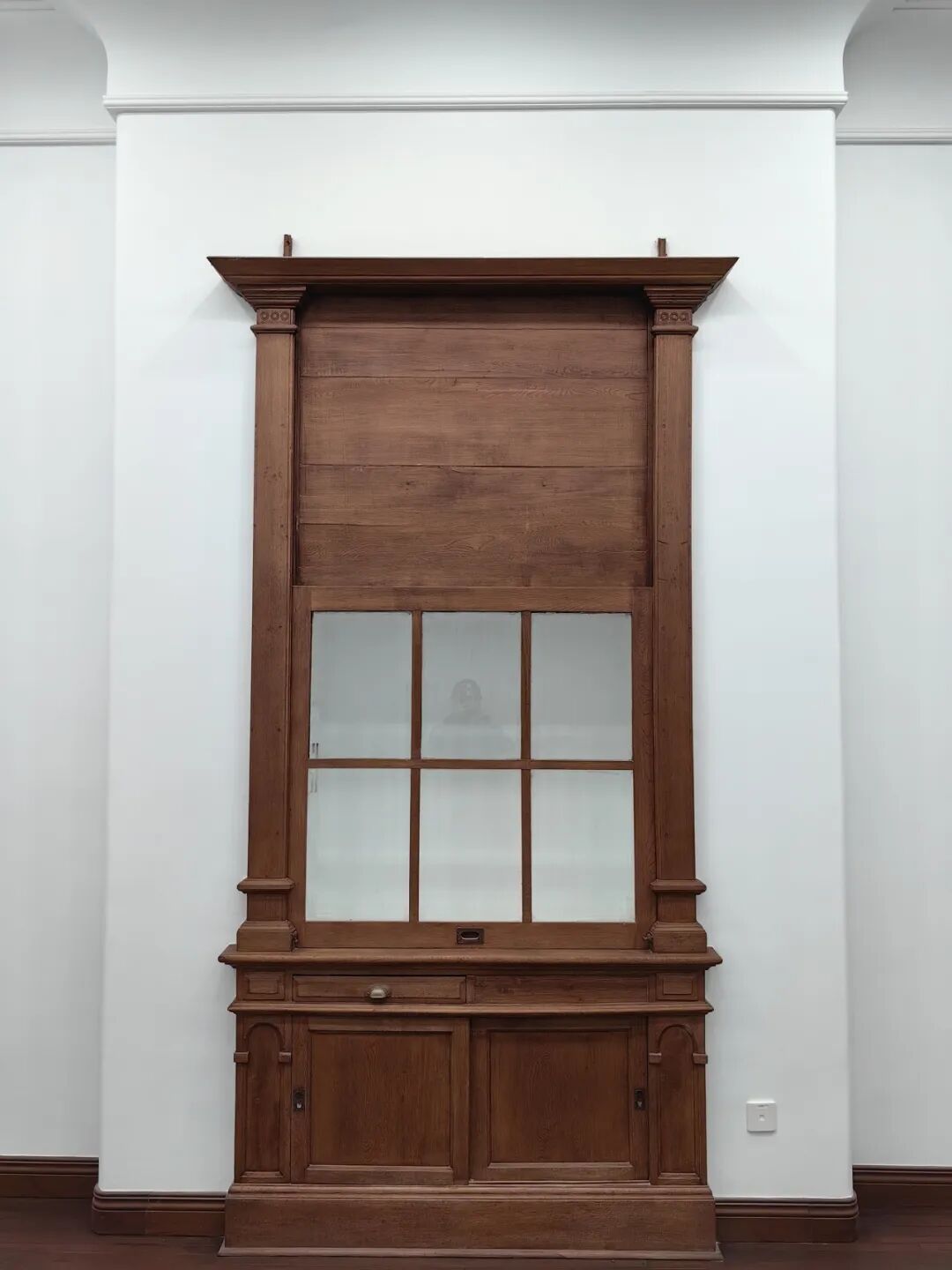

建筑外立面呈现出鲜明的普鲁士风格。中部主入口处，一层与二层采用塔司干柱式，门廊与二层阳台相连，檐口外挑，形成别具特色的弧形山墙面；顶部设有德式圆弧形老虎窗。室内装修则体现了中西合璧的特色。门厅与过廊顶部采用拱形吊顶，地面铺设花纹地砖，富有欧陆风情；室内门及门框则采用中式样式。整座建筑风格集中展现了所在年代中西文化的碰撞与交融。

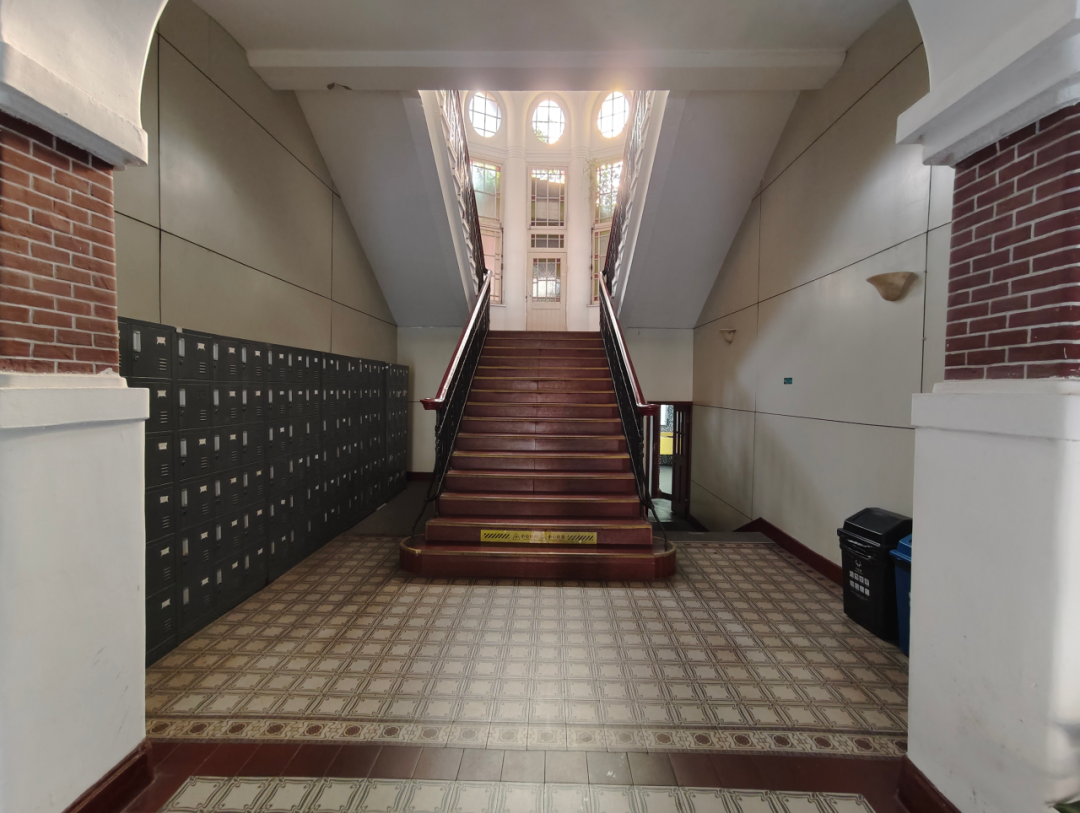

室内特色楼梯间
修缮重点和难点
钟楼恢复

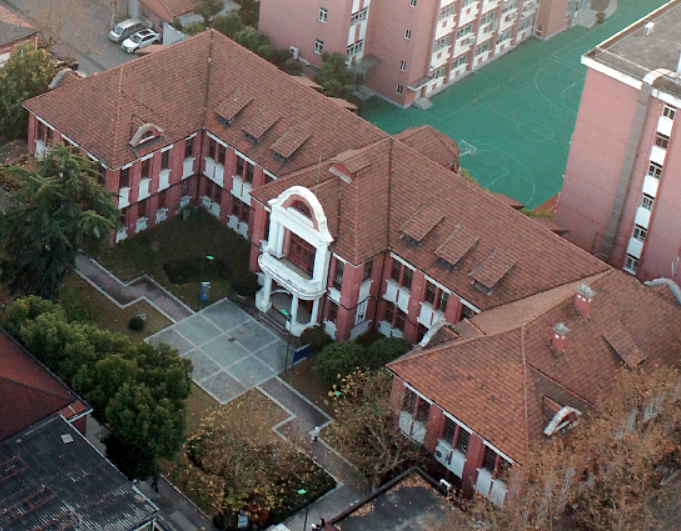

修缮前屋面航拍 钟楼已损毁

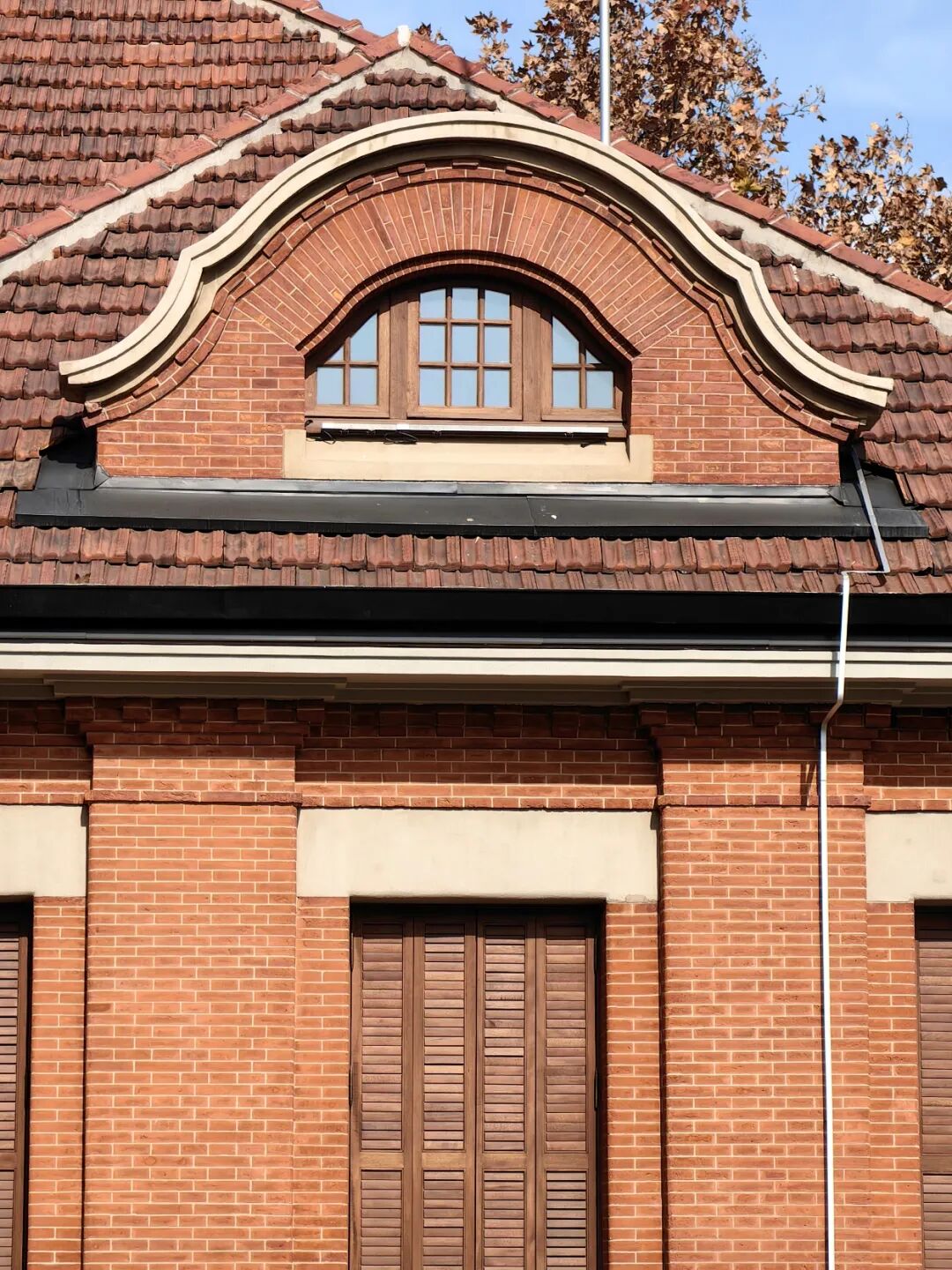

钟楼是该建筑最具标志性的部位之一。历经百年沧桑，屋面钟楼虽已不存，但其下部屋架仍保存完整。本次修缮依据历史照片，原址恢复了屋面中部的钟楼，并对屋面老虎窗进行了整体修缮；其中，东南、东北角两处弧形老虎窗均按历史原样予以复原。

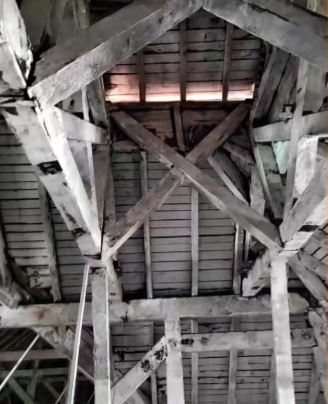

屋顶现存钟楼基座

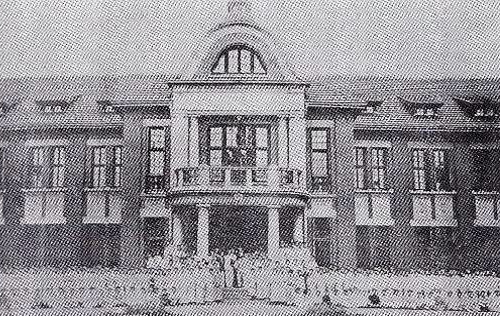

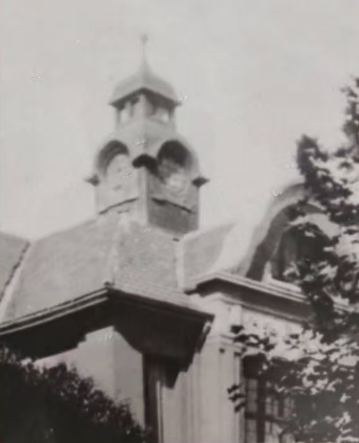

屋顶钟楼历史照片

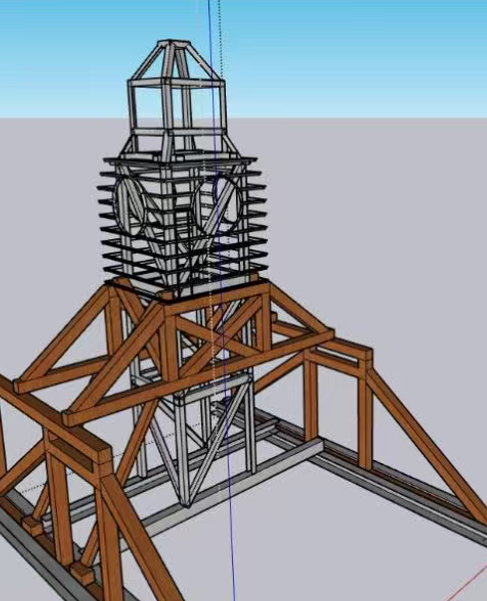

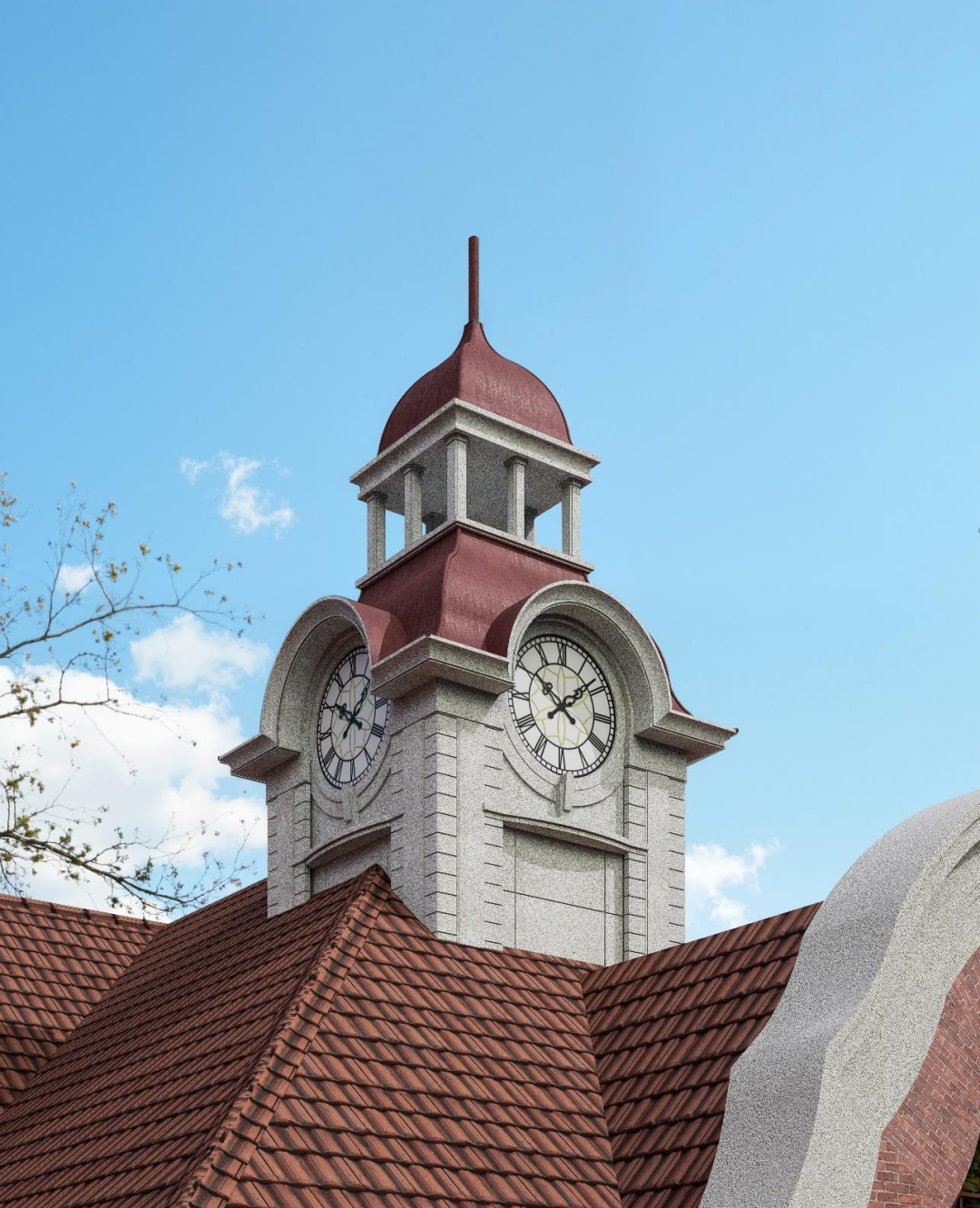

屋顶钟楼数字建模1
屋顶钟楼数字建模2
钟楼恢复步骤：
（1）钟楼钢架制作安装
原木屋架根据检测报告和设计图纸进行加固，搭设钢结构钟楼底座与房屋主体结构相连接并固定牢固
（2）不锈钢骨架定加工及拼装
出屋面钟楼有两端弧面盔顶式样的屋面，表面为1.5厚不锈钢板红色，内侧为不锈钢骨架（厂家定制）。
盔顶基层表面铺贴3+3mm厚自粘（聚酯胎）高聚物改性沥青防水卷材。
（3）钟楼外立面装饰：
钟楼外立面为水刷石饰面和水刷石粉刷线脚
（4）定制时钟安装：
按历史照片定制钟面，采用电子钟表。

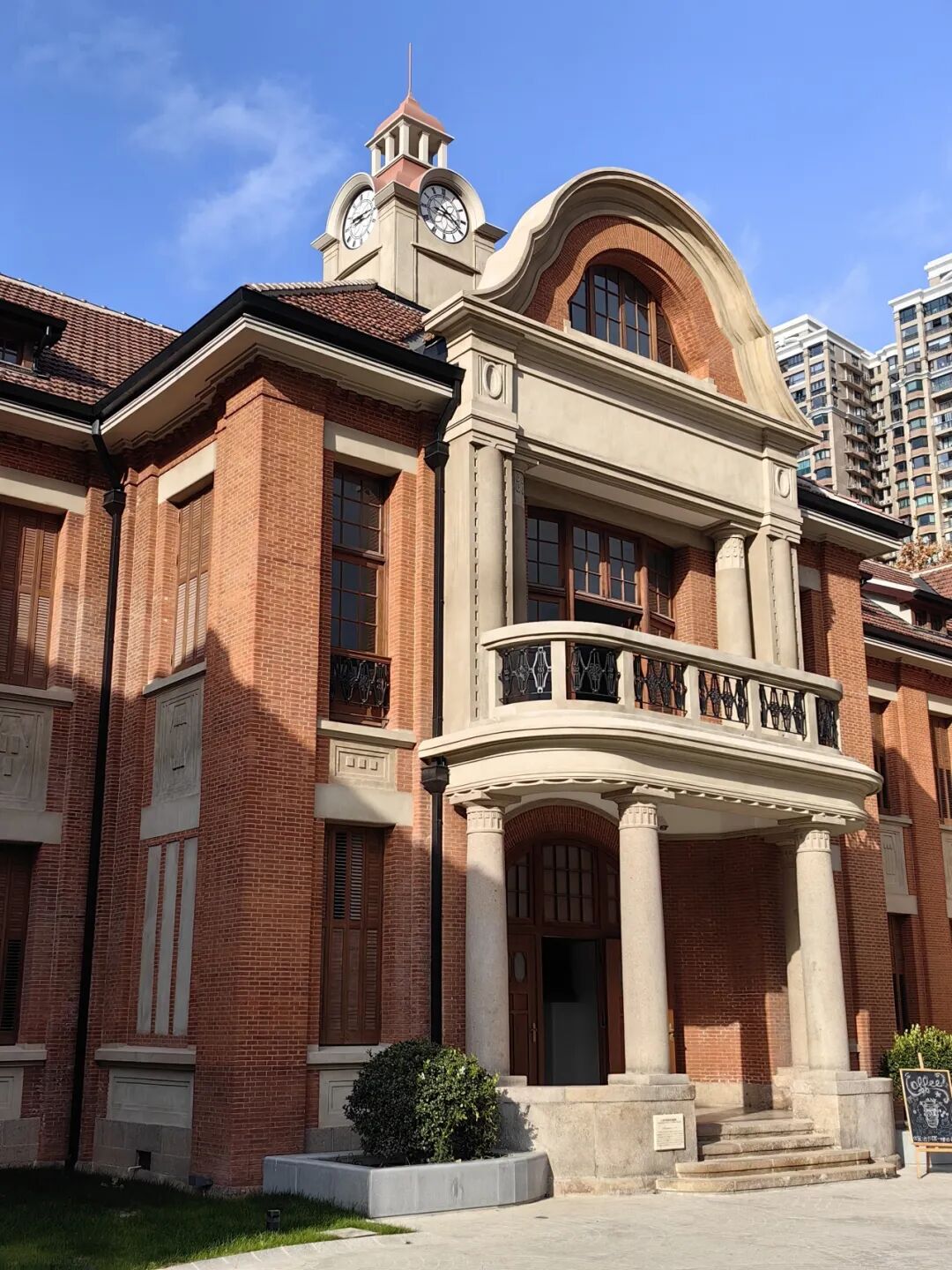

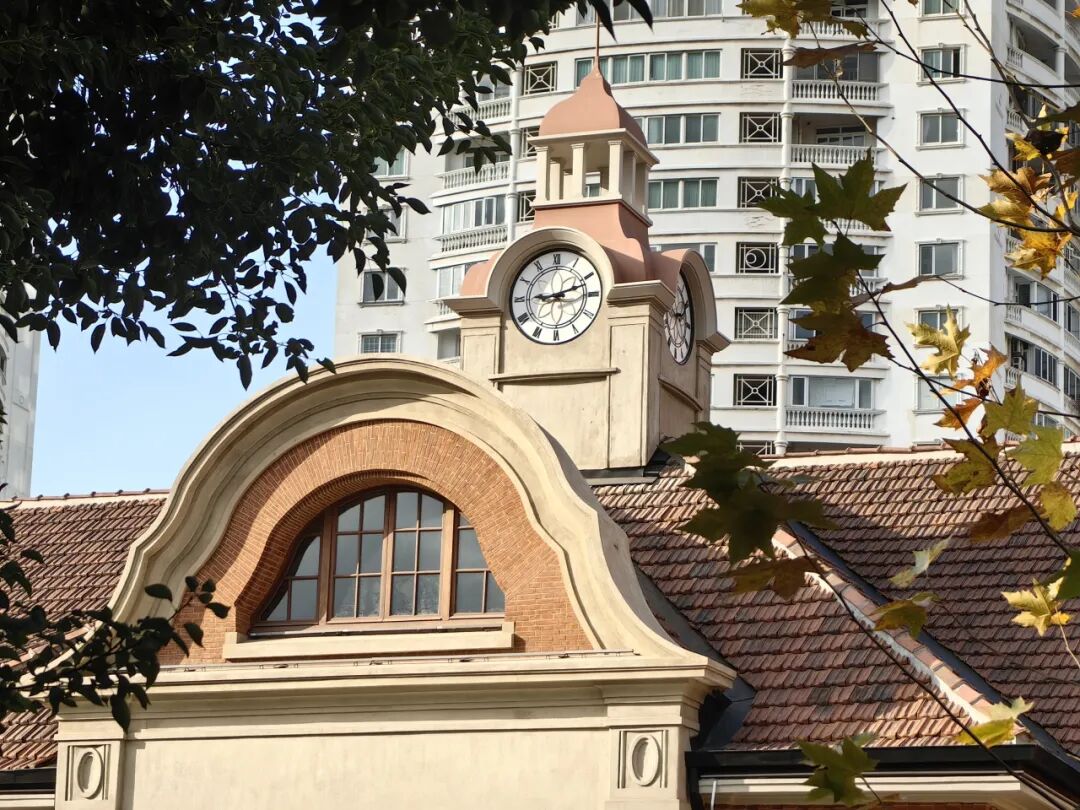

钟楼恢复后照片
功能提升
在本次保护修缮中，设计团队围绕安全、抗震与节能三大维度，对建筑进行了整体性能提升。
消防方面，针对两层公共建筑的特点，在保护历史原貌的前提下，增设室内消火栓、喷淋、火灾自动报警及物联网监测系统；拆除西侧不满足防火间距的搭建物，东侧门卫外墙窗改为防火墙，并新增室外钢梯以满足双疏散口要求；木楼板及木屋架下方吊顶内加设防火岩棉，使耐火极限提升至1小时。
抗震方面，恢复被后期改造破坏的承重墙，还原历史格局，同时为屋架增设水平和竖向支撑，完善结构体系，增强整体刚度。
节能方面，将木结构单玻窗升级为中空玻窗，屋面吊顶增设防火岩棉兼顾保温，照明全面采用高效节能产品，空调也由老旧分体机替换为节能VRF系统。本次提升以“最小干预”为原则，在尊重历史风貌的同时，以现代技术手段实现建筑安全性、舒适性与可持续性的全面提升。
修缮成果

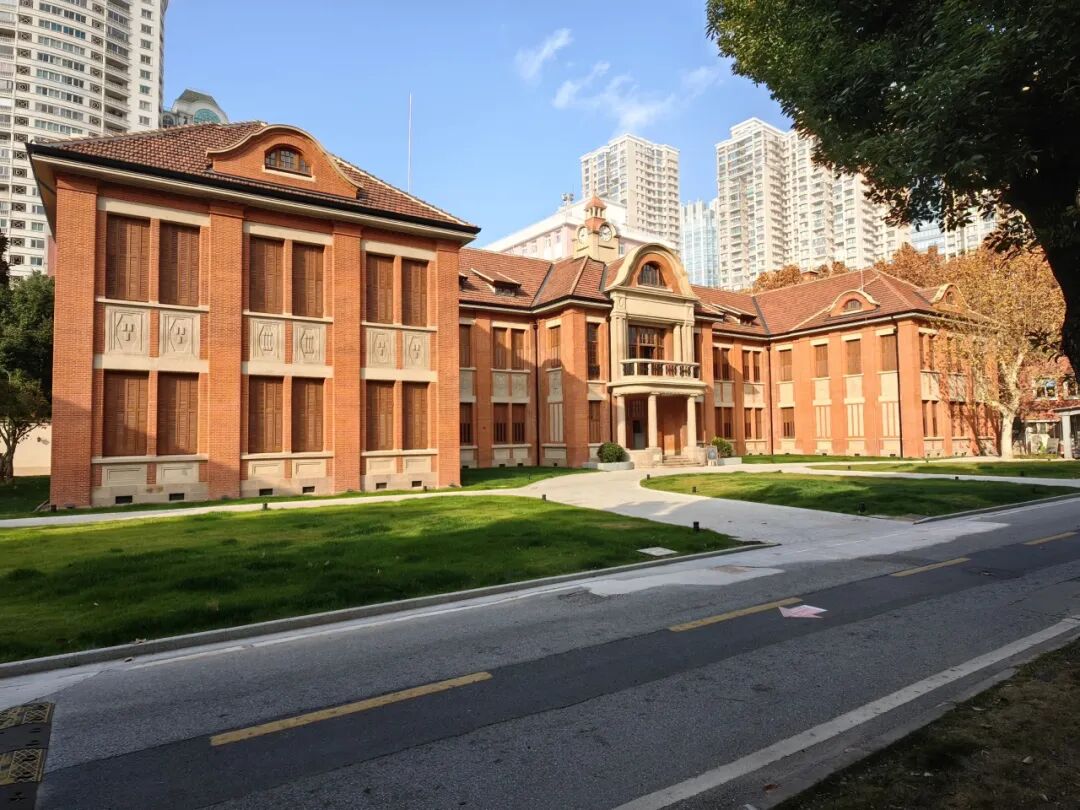

建筑历经百年沧桑，经过本次修缮后，成功恢复了德国普鲁士风格的历史原貌，高耸的钟塔，清水红砖、尖券门洞、弧形老虎窗等标志性元素得到完美展现，建筑的历史真实性和完整性得到最大程度保护，成为城市文化景观的重要组成部分。本次修缮设计，依据历史照片和残存痕迹，并采用数字化比对技术进行精细化设计，呈现该建筑最具画龙点睛之处的钟塔等，成功实现了历史保护与现代功能的完美融合，既守护了建筑的历史记忆，又赋予其新的生命力。
